Простой FM-приемник на двух транзисторах и одной микросхеме.

Простой FM-приемник своими рукамиЧто такое FM-приемник? Радиоприемник — это электронное устройство, которое принимает радиоволны и преобразует информацию, переносимую ими, в полезную для восприятия человеком. Приемник использует электронные фильтры, чтобы отделить нужный сигнал радиочастоты от всех других сигналов, улавливаемых антенной, электронный усилитель для увеличения мощности сигнала для дальнейшей обработки, и, наконец, восстанавливает нужной информации посредством демодуляции.

Из радиоволн, FM является наиболее популярным. Частотная модуляция широко используется для FM-радиовещания. Преимущество частотной модуляции заключается в том, что она имеет большее отношение сигнал/шум и, следовательно, излучает радиочастотные помехи лучше, чем сигнал амплитудной модуляции равной мощности (AM). Звук из радиоприёмника мы слышим чище и насыщенней.

Частотные диапазоны FM

УКВ (УльтраКороткоВолновый) диапазон с ЧМ (Частотная Модуляция) по английски FM (Frequency Modulation) имеет длину от 10 м до 0,1 мм — это соответствует частотам от 30 МГц до 3000 ГГц.

Для приема вещательных радиостанций актуален сравнительно небольшой участок:
УКВ 64 — 75 МГц. Это наш советский диапазон. На нем много УКВ станций, но только в нашей стране.

Японский диапазон от 76 до 90МГц. В этом диапазоне ведется вещание в стране восходящего солнца.

FM — 88 — 108МГц. — это западный вариант. Большинство ныне продаваемых приемников обязательно работает именно в этом диапазоне. Часто сейчас приёмники принимают и наш совковый диапазон, и западный.

УКВ радиопередатчик имеет широкий канал — 200 кГц. Максимальная звуковая частота, передаваемая в FM, составляет 15 кГц по сравнению с 4,5 кГц в AM. Это позволяет передавать намного более широкий диапазон частот. Таким образом качество передачи FM значительно выше, чем АМ.

Теперь о приёмнике. Ниже представлена схема электроники для приемника FM вместе с его описанием работы.



Список компонентов

  • Микросхема: LM386
  • Транзисторы: T1 BF494, T2 BF495
  • Катушка L содержит 4 витка, Ф=0,7мм на оправке 4 мм.
  • Конденсаторы: C1 220nF
  • C2 2,2 нф
  • C 100 нф х 2 шт
  • C4,5 10 мкф (25 V)
  • C7 47 нФ
  • C8 220 мкф (25 В)
  • C9 100 мкф (25 V) х 2 шт
  • Сопротивления:
  • R 10 кОм х 2 шт
  • R3 1 кОм
  • R4 10 Ом
  • Переменное сопротивление 22кОм
  • Переменная емкость 22пф
  • Динамик 8 Ом
  • Выключатель
  • Антенна
  • Батарея 6-9В

Описание схемы FM приемника

Ниже, представлена схема простого FM-приемника. Минимум компонентов для приема местной FM станции.

Транзисторы (Т1,2), вместе с резистором 10к (R1), катушкой L, переменным конденсатором (VC)22pF  составляют ВЧ генератор (Colpitts oscillator).

Резонансная частота этого генератора устанавливается триммером VC на частоту передающей станции, которую мы хотим принять. То есть, он должен быть настроен между 88 и 108 МГц FM диапазона.

Информационный сигнал, снимаемый с коллектора Т2 поступает на усилитель НЧ на LM386 через разделительный конденсатор (С1) 220nF и регулятор громкости VR на 22 кОма.

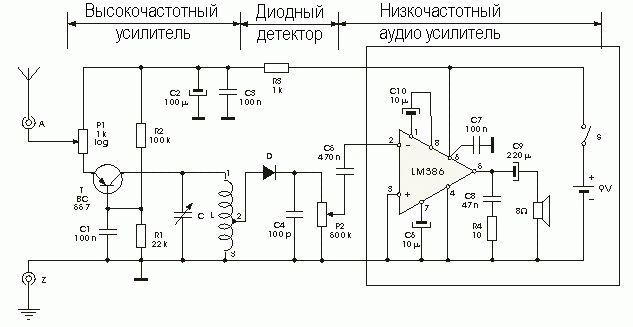

FM приемник принципиальная электрическая схема

Простой FM-приемник своими руками

Принципиальная электрическая схема FM приемника

Перестройка на другую станцию осуществляется изменением ёмкости переменного конденсатора 22 пФ. Если Вы используете какой-либо другой конденсатор, который имеет большую ёмкость, то попробуйте уменьшить количество витков катушки L чтобы настроиться на диапазон FM (88-108 МГц).

Катушка L имеет четыре витка эмалированного медного провода, диаметром 0,7 мм. Катушка наматывается на оправке диаметром 4 мм. Её можно намотать на любом цилиндрическом предмете (карандаш или ручка с диаметром 4 мм).

Если Вы хотите принимать сигнал станций УКВ диапазона (64-75 МГц), то нужно намотать 6 витков катушки или увеличить ёмкость переменного конденсатора.

Когда необходимое количество витков намотаете, катушка снимается с цилиндра и немного растягивается так, чтобы витки не касались друг друга.

Микросхема LM386 представляет собой НЧ аудио усилитель мощности. Он обеспечивает от 1 до 2 Вт, чего достаточно для любого малогабаритного динамика.

Антенна

Антенна используется, чтобы поймать высокочастотную волну. В качестве антенны Вы можете использовать телескопическую антенну любого неиспользуемого устройства. Хороший прием можно также получить с куска изолированной медной проволоки длинной около 60 см. Оптимальную длину медной проволоки можно найти экспериментально.

Приемник можно запитать от батареи 6V-9V.
